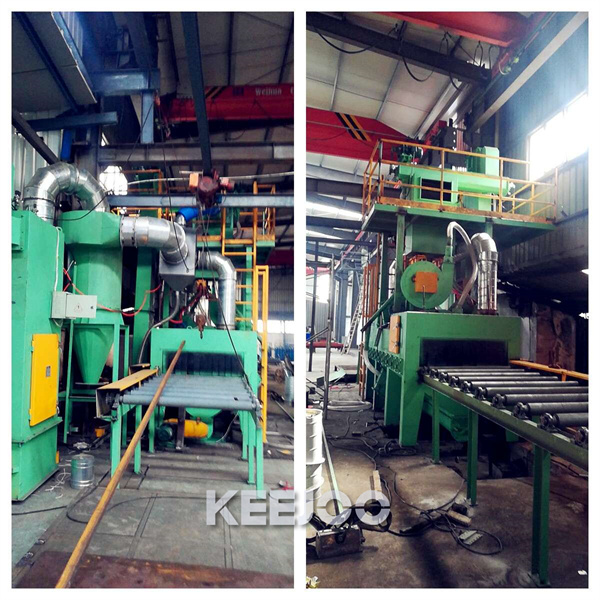

辊道式抛丸机输送系统卡顿会直接影响生产效率和设备寿命，需从机械传动、异物清理、润滑维护等多方面综合解决。以下是系统性排查与修复方案：
一、快速诊断流程
观察现象：
卡顿伴随异响（金属摩擦声）→ 链条/齿轮缺油或磨损
辊道局部停转→ 轴承卡死或弹丸嵌入
整体输送速度波动→ 电机过载或变频器故障
停机检查步骤：
断电→手动盘动辊道→检查转动阻力→拆检卡顿段辊道→观察链条松紧度→检测电机电流。
二、具体原因与解决方案
1. 异物卡阻（最常见原因）
典型表现：
弹丸或氧化皮卡入辊道轴承座（单次卡入量＞5g即可能引发卡顿）
工件碎屑（如焊渣、铁屑）堆积在链条或齿轮啮合处
解决步骤：
a. 清理辊道区域：
使用高压气枪（0.6-0.8MPa）吹扫辊道间隙、轴承座；
对顽固积垢可用铜刷清理，避免损伤辊面。
b. 优化密封防护：
在辊道两端加装迷宫式密封圈（间隙≤0.5mm）；
链条罩升级为可拆卸式不锈钢防护罩，便于日常清理。
2. 传动系统故障
(1) 链条/齿轮问题
原因：链条伸长（节距增长＞2%）、齿轮断齿、链轮偏心
处理：
调整链条张紧度（下垂量控制在20-30mm/米）；
更换磨损严重的链条（建议整组更换，避免新旧混用）；
校正链轮同轴度（偏差≤0.1mm）。
(2) 轴承损坏
表现：辊道转动阻力＞5N·m（正常应＜2N·m）
更换流程：
a. 拆卸辊道端盖，取出卡死轴承（常用型号：6205-2RS/C3）；
b. 清理轴颈锈蚀，涂抹二硫化钼润滑脂；
c. 安装新轴承时采用热装法（加热至80-100℃）。
3. 动力系统异常
(1) 电机过载
原因：减速机润滑不足（油位低于视窗1/3）、变频器参数设置错误
解决：
补加220#中负荷齿轮油至油标中线；
调整变频器启动曲线（加速时间延长至10-15秒）。
(2) 辊道变形
检测：用激光平直度仪测量，允许弯曲量≤0.5mm/m
校正：
轻微变形可通过液压校直机修复（压力≤50MPa）；
严重变形需更换辊道（材质建议选用40Cr表面淬火）。
4. 弹丸循环干扰
影响：弹丸飞溅进入输送系统下方，堆积阻碍辊道旋转
预防措施：
在辊道下方加装V型导丸槽（倾斜角≥45°），引导弹丸回流；
定期清理回收螺旋输送器（每周至少1次），防止底部积丸硬化。
三、润滑与维护规范
关键润滑点：
链条：每8小时喷注合成链润滑剂（NLGI 0级，含极压添加剂）
轴承：每3个月加注高温锂基脂（工作温度-20℃~150℃）
齿轮：每6个月更换减速机油（首次使用500小时后必须换油）
维护周期：
每日：清理辊道表面及缝隙异物（耗时5-10分钟）
每周：检查链条张紧度、测量电机电流（空载电流波动≤5%）
每月：拆检2-3根辊道轴承，评估磨损状态
四、升级改造建议（长期防卡顿）
驱动方式优化：
将链传动改为同步带传动（如HTD8M型），减少卡滞风险；
每组辊道独立电机驱动，避免联动故障扩散。
智能监控系统：
安装电流传感器+振动探头，实时监测各段辊道负载；
设置预警阈值（如电流超额定值15%自动报警）。
材质升级：
辊道表面喷涂碳化钨涂层（厚度0.2-0.3mm），降低碎屑粘附；
链条改用镀镍自润滑型（免维护周期延长至1年）。
五、紧急恢复生产措施
若卡顿导致产线停滞：
临时切换手动模式，点动输送系统排出卡阻工件；
对严重卡死段辊道进行局部拆卸（单根辊道更换时间≤30分钟）；
启用备用抛丸线，避免全线停产。
通过系统化维护与针对性改造，可将辊道卡顿故障率降低80%以上。建议每季度邀请设备厂商进行传动系统专项检测，重点核查齿轮箱磨损状态与控制系统参数匹配性。
