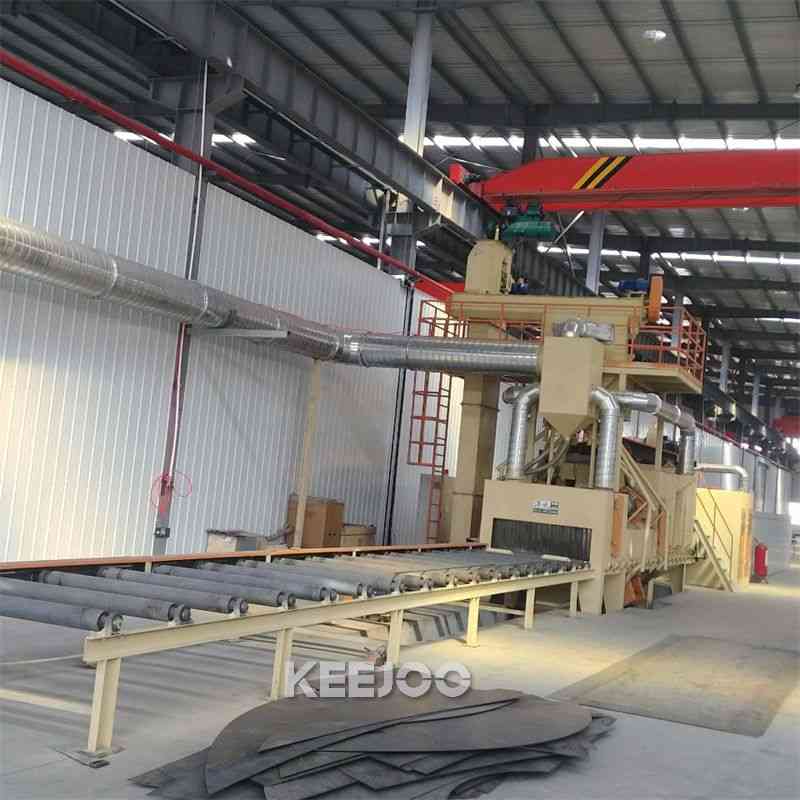

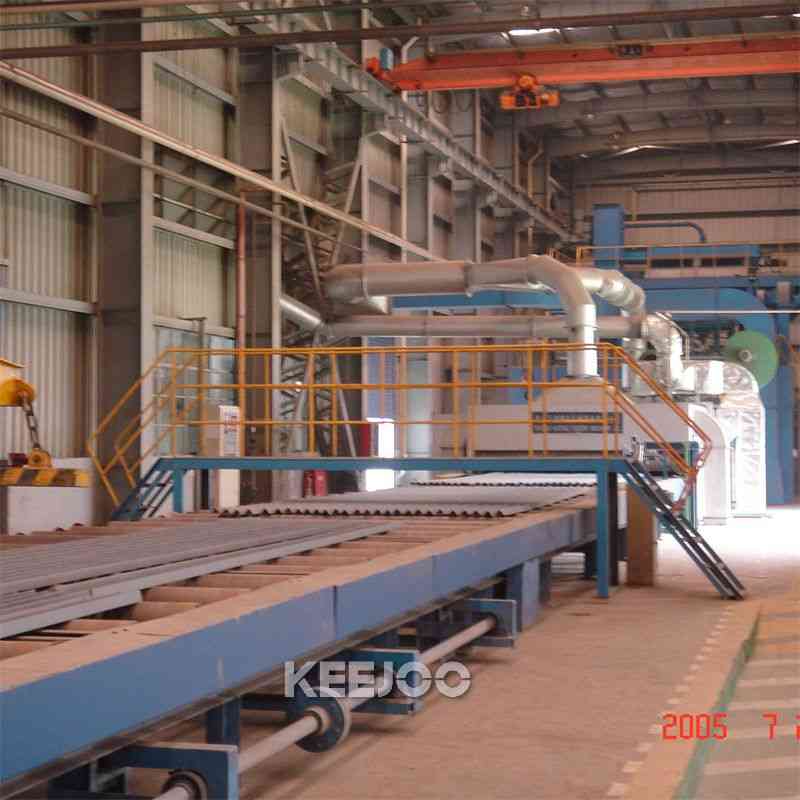

青岛淳九辊道型钢通过式抛丸机

辊道型钢通过式抛丸机是*种清理型钢、板材、结构件、管材、棒材的专用抛丸清理设备。它能对原始状态的钢材表面施以强力抛丸，除掉其上的锈层、焊渣及氧化皮，使之获得均匀*致的金属光泽，以提高钢材的涂饰质量与防腐效果。本机为水平型辊道式抛丸清理设备，由抛丸清理室、抛丸器总成、丸料循环净化系统、工件传送系统、弹丸回收系统、二*除尘系统和PLC电气控制、变频部分等组成。HS69系列抛丸机清理型钢规格：宽度0.2-3米。高度0.2-3米。长度2-30米。整套设备包括抛丸室、磨料控制单元、抛丸系统、磨料回收分选储存系统、通风除尘系统、辊道输送器、电气控制系统、维护平台、安全系统等。机械、电气系统应配有可靠的安全保护装置。抛丸设备符合欧盟CE、德国TUV、以及法国BV相关标准、认证和要求。

辊道型钢通过式抛丸机构成

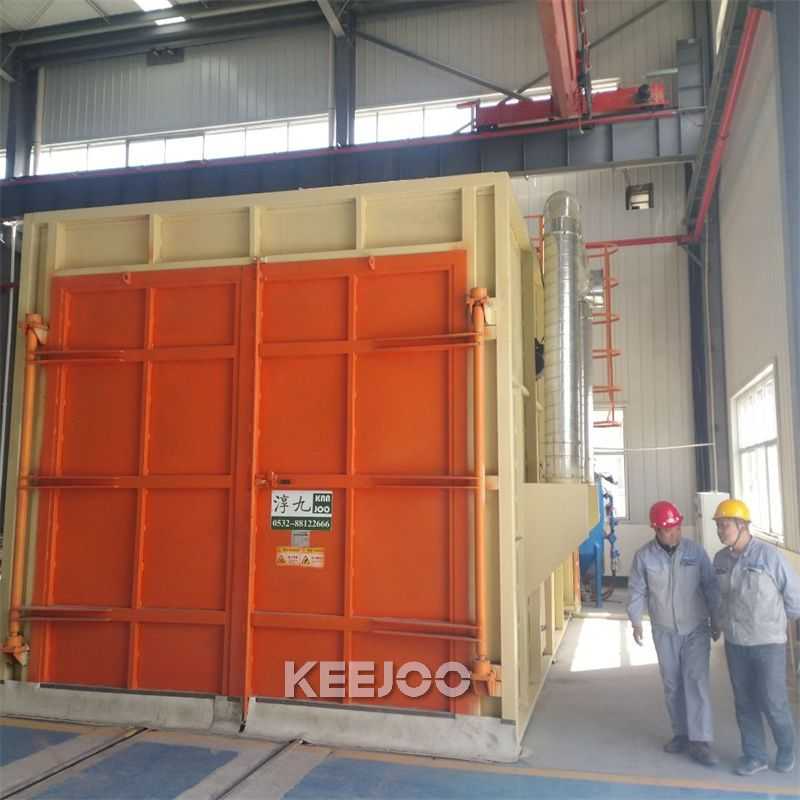

前后密封室：

跟清理室*起形成宽大的工件清理空间。抛丸密封室热区采用高耐磨橡胶板进行防护，所有护板都可以很方便地进行更换。前后密封室设计有多层交错式耐磨胶板密封，该装置密封严密；室体内形成*定负压，无粉尘外逸。

抛丸室

该设备主要由前后辅室、抛丸室、输送系统、弹丸循环装置、维修平台、除尘系统及电控系统等组成。抛射原理: 室体及抛丸器均通过3D及动态仿真设计，抛丸器抛射方向与钢材行进方向成合适角度，以产生较佳冲击效果，并防止弹丸空抛，影响清理效果。较大限度地发挥设备效能。

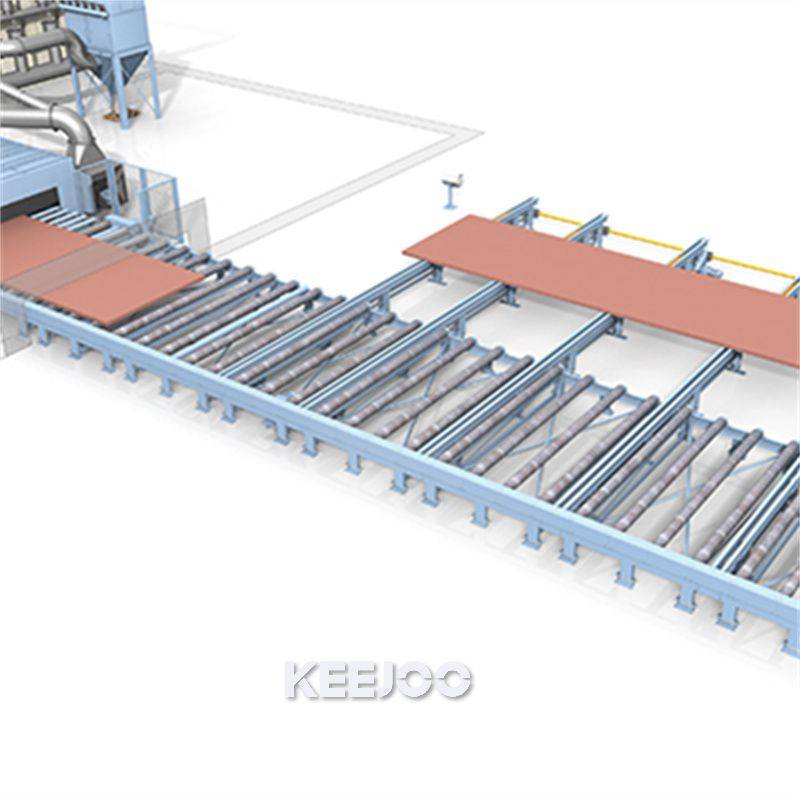

输送系统
整套工件输送系统变频无*调速，既能够同步运转，各工部又能够独立动作。抛丸室辊道装有特殊材料耐磨护套，以防弹丸抛打送进、送出辊道具有快速送入、快速送出以及倒行的功能。

辊道型钢通过式抛丸机技术指标

项目			单位	基本要求	备注
工件规格		宽度	mm		1000-3000
		长度	M		8-20
		高度	mm		800-3000
辊道输送速度			m/min		0.5~4.0（无*调速）
处理速度			m/min		0.2-1.5
表面粗糙度			μm	由弹丸大小调节	30~75
磨料循环系统循环量			T	提升机、分离器、输送器	45-300T/H
总能量消耗	全机总功率		kw		~70-350
	压缩空气耗量		m3/min		1-1.5
	压缩空气压力范围		MPa		0.5~0.6
整线	较大高度		m		见总图布局
整线	总长		m		见总图布局

辊道型钢通过式抛丸机型号参考

参数		HPG126	HPG1810	HPG2012	HPG2512	HPG2515	HPG3020	HPC3025 小车式	HPC4025 小车式
1	有效清理高度 mm	1200	1800	2000	2500	2500	3000	3500	4000
2	有效清理宽度 mm	600	1000	1200	1200	1500	2000	2500	2500
3	室体进料口尺寸 mm	1230×800	1830×1200	2030×1400	2530×1400	2530×1700	3030×2200	3530×2700	4030×2700
4	清理工件长度 mm	3000-15000	3000-15000	3000-15000	3000－18000	3000－18000	3000－18000	3000－18000	3000－18000
5	清理钢板厚度 mm	5－60	5－60	5－60	5－80	5－100	5－120	5－120	6－120
6	清理型材规格	1200×600	1800×1000	2000×1200	2500×1200	2500×1500	3000×2000	3500×2500	4000×2500
7	辊道输送速度（无极调速） m/min	0.5~6	0.5~6	0.5~5.5	0.5~5.5	0.4~4	0.5~5.5	0.5~5.5	0.5~5.5
8	抛丸量 kg/min	6×220	8×220	8×220	12×220	12×220	14×220	12×250	16×250
9	*次装入量 kg	3000	5000	5000	6500	7000	8000	7000	9000
10	通风量 m3/h	7500	11700	15000	22000	25000	33000	33000	45000
11	地面以下深度 mm	2030	2030	2260	2260	2260	2930	1885	2116
12	外形尺寸 mm	26180×3700 ×7800	30360×3700 ×8400	30740×4600 ×8900	37820×4600 ×9500	40820×5000 ×9600	40978×5500 ×11090	42000×5500 ×11441	43500×6000 ×12380
13	总功率 kw	108.4	130.4	140.9	201	208.5	253	204.5	307.5
